POMPE A CHALEUR

Caliane

Le principe du chauffage géothermique

Le chauffage géothermique, ou chauffage thermodynamique à capteurs     enterrés, consiste à capter les calories présentes dans le sol pour les restituer     dans la maison. Cette technique connaît aujourd'hui un développement     important, en construction neuve comme en rénovation, pour l'habitat     individuel ou le petit collectif, en raison de son intérêt économique et     écologique. La technologie sol /eau

La chaleur est prélevée dans le sol par l'intermédiaire d'un capteur en tube de cuivre gainé de polyéthylè ne, à l'intérieur duquel circule le fluide frigorigène.    Ce capteur, en forme de serpentin, est enterré à 60 cm dans le sol, sur une surface de l'ordre de 100 à 120 % de la surface à chauffer.    La chaleur utile est transmise dans la maison par l'intermédiaire d'un circuit de distribution hydraulique : plancher chauffant, réseau de radiateurs (température maximale de l'eau de chauffage : 65°C), ou toute autre solution utilisant l'eau chaude comme vecteur de chauffage.

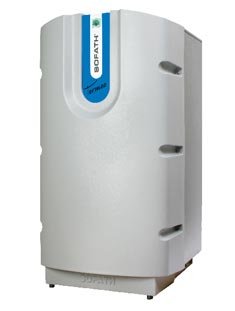

Termeo Pompes à chaleur avec captage enterré à eau glycolée Termeo La technologie eau glycolée / eau   La chaleur est prélevée dans le sol par l'intermédiaire d'un capteur en tube plastique (polyéthylène réticulé ou PER), à l'intérieur duquel circule un mélange eau + antigel. Trois variantes de capteur selon votre terrain : - Un capteur horizontal, en forme de serpentin, est enterré à 60 cm dans le sol, sur une surface de l'ordre de 120 % à 150 % de la surface à chauffer. - Une sonde géothermique (capteur vertical) dans le cas où la surface extérieure disponible est insuffisante. La profondeur de la sonde peut aller jusqu'à 100 m, voire plus. - Prélévement dans l'eau de la nappe souterraine. La chaleur utile est transmise dans la maison par l'intermédiaire d'un circuit de distribution hydraulique : plancher chauffant, réseau de radiateurs (température maximale de l'eau de chauffage : 65°C), ou tout autre solution utilisant l'eau chaude comme vecteur de chauffage. caracteristiques techniques Gamme de dix systèmes de chauffage géothermique comprenant une pompe à chaleur et des capteurs extérieurs enterrés à circulation d'eau glycolée transmettant la chaleur à un circuit de distribution hydraulique pour un plancher chauffant ou des radiateurs. Pompes à chaleur de puissances calorifique de 5,8 à 28,2 kW. Capteurs composée de sondes géothermiques verticales ou de cinq à vingt-six serpentins horizontaux en polyéthylène réticulé (PER) enterrées à une profondeur de 0,6 à 1 m. Surface minimum du terrain 130 à 620 m2 (pour serpentins horizontaux). caracteristiques techniques Puissance calorifique : 5,8 kW (modèle TE 10), 7,5 kW (modèle TE 20), 8,9 kW (modèle TE 30), 10,4 kW (modèle TE 40), 12,8 kW (modèle TE 50), 15,5 kW (modèle TE 60), 18,4 kW (modèle TE 70), 20,7 kW (modèle TE 80), 22,9 kW (modèle TE 90) ou 28,2 kW (modèle TE 100). Disponibles en option pour production d’eau chaude sanitaire, rafraîchissement ou chauffage piscine (modèles TE 20 au TE 100 à énergie d’appoint par résistance électrique). Alimentation électrique 230 ou 400 V/50 Hz. Longueur couronne capteur : 60 m. Longueur sondes : de 100 à 460 m. Débit d'eau sur nappe de 1.5 m3/h a 4.5 m3/h Longueur tubes plancher chauffant : de 60 à 100 m. Dimensions carrosserie pompe (L x h x p): 75 x 129 x 79 cm. Poids des pompes : de 120 à 261 kg. Mise en oeuvre : pose en allège ; raccordement hydraulique 1’’ (modèles TE 10 à TE 50), 1 1/2’’ (modèles TE 60 à TE 80) ou 2’’ (modèles TE 90 et TE 100). Options : production d’ECS de 300 litres ; centrale de commande avec système de contrôle électronique

Le système de chauffage géothermique SOFATH vous permet également de chauffer l'eau de votre piscine.
Un échangeur thermique utilise votre chauffage géothermique pour bénéficier d'une température d'eau plus agréable et d'une saison de baignade plus longue.

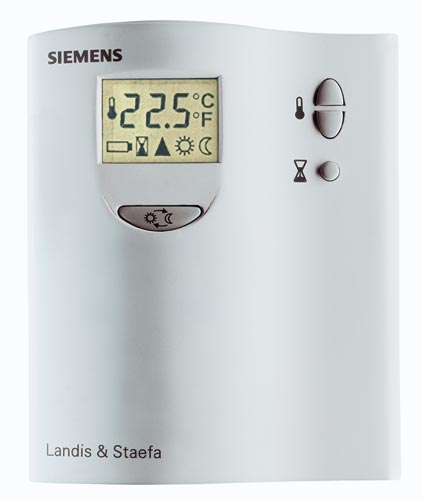

La technologie SOFATH permet l'installation d'un système de régulation adapté à votre façon de vivre.
Les possibilités offertes sont multiples : réglage de la température idéale par zone, programmation, démarrage à distance.
A vous de choisir les options pour profiter pleinement du confort d'une chaleur douce.

La présence de capteurs enterrés implique quelques précautions : ainsi, cette zone peut être engazonnée, recouverte d’un massif de fleurs ou de buissons.
Si des arbres sont déjà présents lors de l’installation, la pose des capteurs s’effectue en tenant compte de leur implantation. Sinon ils seront plantés sur des emplacements réservés à cet effet lors de la mise en œuvre.
Des distances minimales doivent ainsi être respectées entre les capteurs et les autres éléments du site : 2 mètres pour les arbres, 1,5 mètre pour les réseaux enterrés non hydrauliques, et 3 mètres pour les fondations, puits, fosses septiques, évacuations etc. Par ailleurs cette surface ne doit pas être recouverte d’un revêtement en dur (terrasse, construction…) qui empêcherait le ruissellement des eaux, ni traversée par des arrivées ou des évacuations d’eau, pour éviter les problèmes de gel.
La configuration du terrain et la nature du sol peuvent imposer des contraintes : Ainsi un terrain trop pentu exige parfois des travaux de remblai onéreux.
Par ailleurs, les sols rocheux sont peu favorables au transfert d’énergie mais la solution réside dans la simple pose d’un lit de sable.
Les plantes sont les meilleures alliées de votre système de chauffage géothermique. Par leur système racinaire, elles améliorent la perméabilité de la terre et l’aèrent en permanence. De plus, la courverture formée par les plantes persistantes en hiver permet au sol de garder une chaleur relative lorsque vos besoins en chauffage deviennent plus importants.
